텍사스 인스트루먼트의 Smart Bypass Diode
쇼트키 다이오드를 쓰고 그것을 ‘바이패스 다이오드’라고 하는 칭하는 사례에 비교될 수 있는 내용입니다.

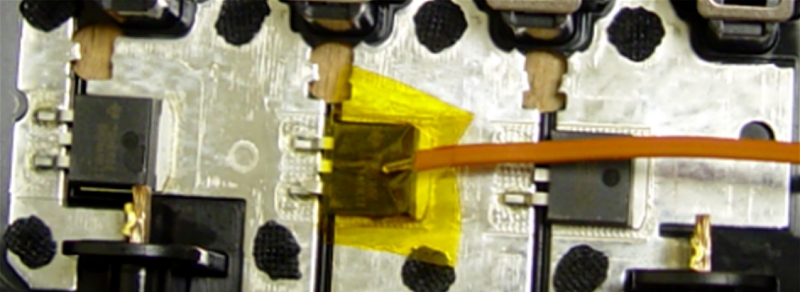

미국 텍사스인스트르먼트의 ‘스마트 바이패스 다이오드 IC’는 일반 다이오드의 최소 동작 전압 0.6~0.7V 보다 더 낮은 전압에서 작동합니다. 그 말은 더 낮은 통전 저항을 갖고 있다는 뜻이 되고, 그럼으로써, 회로 발열을 줄일 수 있습니다.
동작의 핵심 기재는, 스위칭 드라이브입니다. SMPS처럼 일정한 펄스 주기로 MOSFET를 단속합니다. 단속 제어는 안에 들어있는 작은 논리 소자가 담당합니다. 수동 소자인 쇼트키 다이오드와 다르다는 점을 강조하고자 Smart라는 단어를 썼습니다.
다음은, TI SM74611 데이터시트의 기술 내용 중 일부입니다
“… SM74611은 태양광 모듈의 바이패스 다이오드로 사용하도록 설계되었습니다. SM74611은 충전 펌프를 사용하여 N채널 FET를 구동하여 바이패스 전류가 흐를 수 있는 저항 경로를 제공합니다…”
“… 소자의 전력 소모를 최소화하는 핵심 요소는 FET를 높은 듀티 사이클로 유지하는 것입니다. 이렇게 하면 평균 순방향 전압 강하가 쇼트키 또는 일반 P-N 접합 다이오드보다 훨씬 낮은 전압으로 감소합니다…”
“… SM74611 스마트 바이패스 다이오드는 FET를 켜고 끄면서 충전 펌프를 재충전하기 때문에 때때로 FET 대신 바디 다이오드가 도통합니다. 따라서 스마트 바이패스 다이오드의 전압 강하는 일정한 부하에서도 일정하지 않습니다. 이러한 스위칭 동작으로 인해 일반 다이오드 테스터를 사용하여 스마트 바이패스 다이오드의 작동을 테스트할 수 없습니다…”
