Quick 커넥터의 기본 속성
PV 태양광 패널의 계통 연결에 흔히 사용되는 MC4 커넥터 정보입니다.
- 규격 전압 : 1000~1500VDC
- 규격 전류 : 30A
- 전선 규격 : 2.5~6mm²(14AWG~10AWG, AWG=American Wire Gauge)
- 저항값 : 0.5mΩ 미만
- 암/수 구분
- 방수성 등 : IP2X / IP67
- 전용 공구로 해체 가능
여기서, ‘MC4’는 제품명이 산업 공용어로 받아들여진 경우입니다. 예를 들어 ‘MC’는, 과거 Multi-Contact라고 불리던, 최근에 Stäubli로 개명한 스위스 회사가 만든 산업용 커넥터 규격이라는 뜻이고, 접촉핀 직경이 4mm이기에 MC4라고 명명되었습니다. MC4 제품이 소개되기 전에 나온 MC3도 있었습니다.

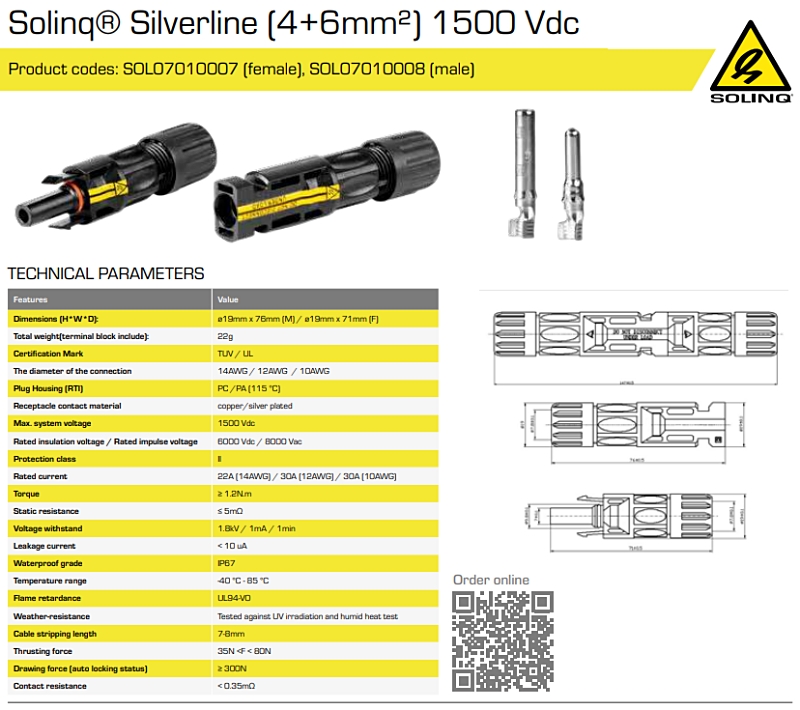

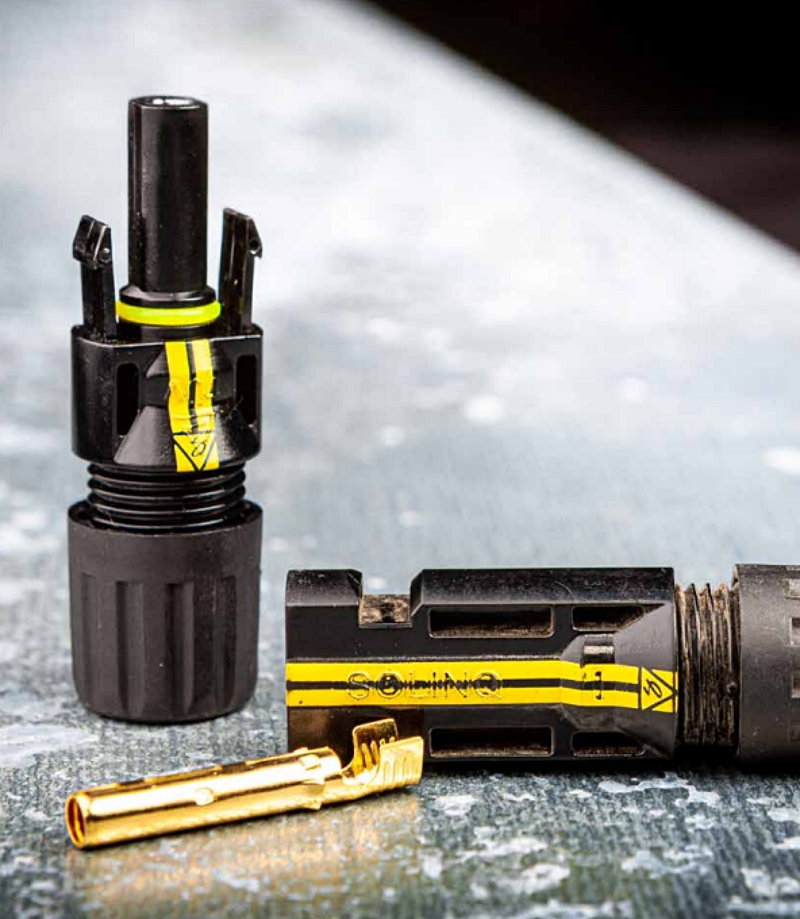

다음은 MC4 규격을 충족하거나 상회하는 네델란드 Solinq B.V.의 제품 예시입니다.
- 이미지 출처 : solinq.nl/files/brochure-solinq.pdf

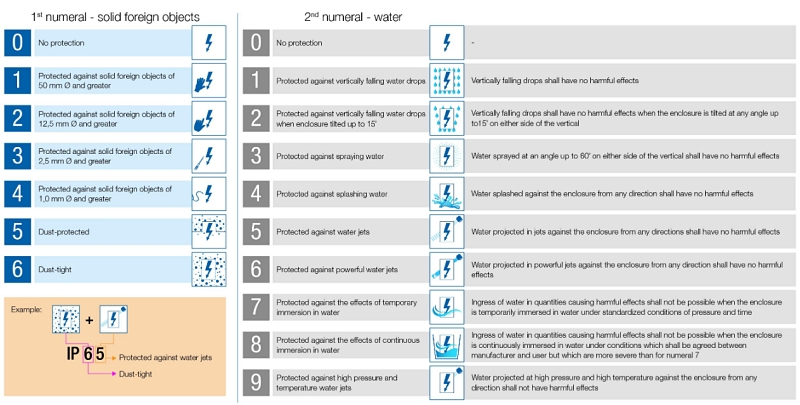

IP67은, 아래 왼쪽의 6번 항목(=먼지 유입 차단)과 오른쪽의 7번 항목(=일시적으로 물에 잠겨도 물이 침투하지 않는 조건)을 조합한 것입니다.
- 이미지 출처 : www.iec.ch/ip-ratings
모든 것을 종합하면, MC4 커넥터는 빠르게 결합할 수있고 적당한 우천 방수 이상의 밀봉이 확보되었고 1000V/1500V 이하 전압과 30A 이하 전류를 충분히 견딜 수 있다는 것이 됩니다. 그 정도면 국내 생산 태양광 패널 단품의 출력(전력)은 충분히 감당할 수 있을 것입니다. 다만, 여러 패널이 병렬 연결되어 총 전류량이 증가하였거나, 직렬 연결되어 총 전압이 높아진 경우는 퀵 커넥터 선정에 상당히 주의해야 합니다. 일반 MC4로는 견딜 수 없는 전압과 전류가 있습니다.

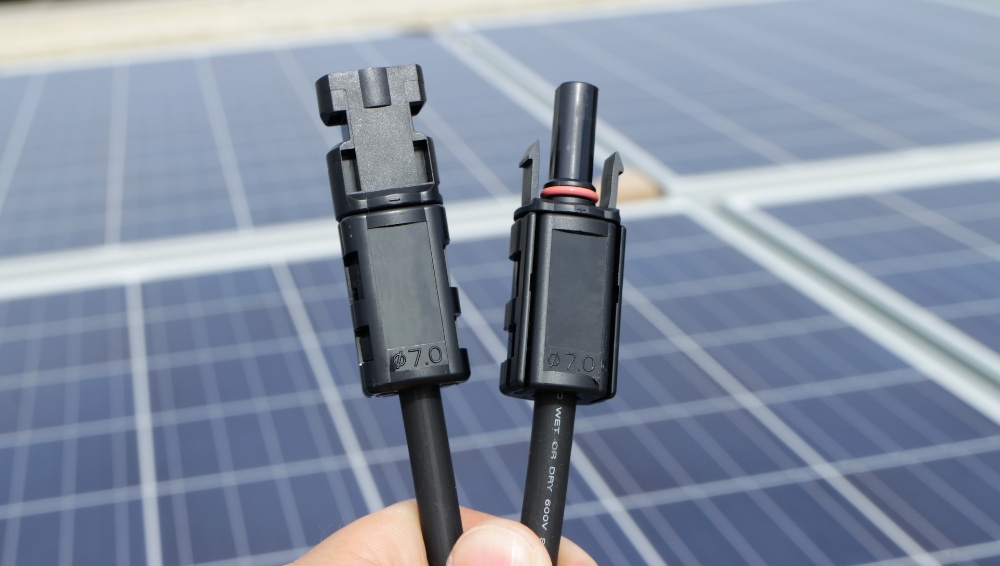

- 메인 이미지 출처 : https://www.solarsquare.in/blog/mc4-connectors-advantages/
