SCAN 장치와 RF 에너지

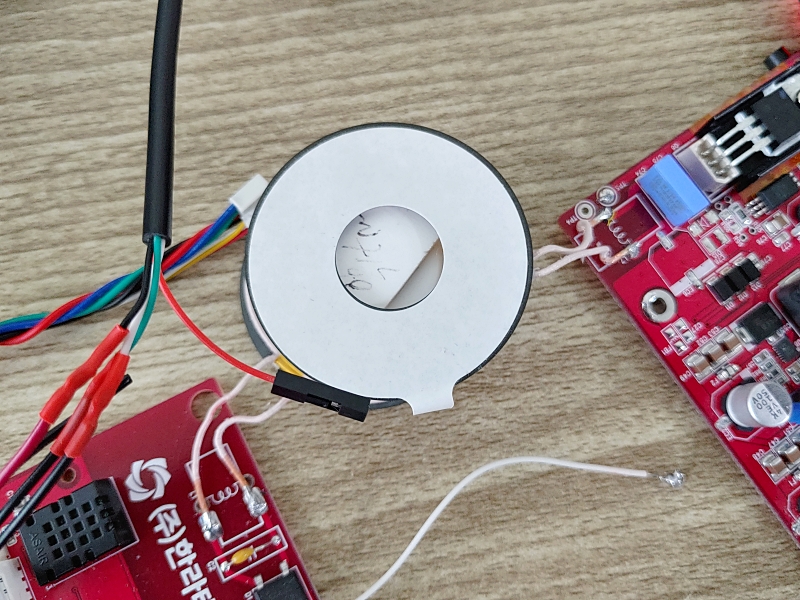

송신 회로에 수 uH 코일을 두고 적당한 LC 동조 회로를 구성한 다음, 이격된 곳에 있는 다른 코일을 향해 RF 에너지를 방사합니다. 수신 회로도 같은 코일을 쓰고 적당히 동조 회로가 구성되었다고 하면, 그리고 획득된 RF 에너지의 특정 파형(주파수, 예를 들어 100Khz)을 정류 평활하는 회로까지 배치되었다고 하면,

A 지점에서 B 지점으로 전기 에너지를 전달할 수 있습니다. 무선 에너지 전달에 관한 물리 작용은, AM 라디오 방송, 스마트폰 무선 충전, RF ID 태그 인식 등과 완벽하게 같습니다.

특이점으로, 무선 에너지 전달 시 사용하는 주파수 및 전력 등에 대한 제도적 제한이 있고, 시중의 무선 에너지 전달 솔루션에는 방사 회로와 수신 회로 사이의 에너지 플로우 컨트롤을 위한 소프트웨어 로직(FSK, ASK 무선 통신을 이용하는 제어 등)이 마련되어 있습니다.

Gekko System®의 SCAN 장치와 TAG 장치에는, 전용 솔루션으로 개발한 회로가 탑재되어 있습니다.

참고로 TAG 장치의 안정적 동작을 담보하는 RF 에너지 전달 거리는 MAX. 25cm 이내이고, 솔라패널 투과 조건에서 15cm 이상입니다. 유효 전달 에너지량은 약 0.3W입니다.
