태양광 패널의 EVA와 백-시트

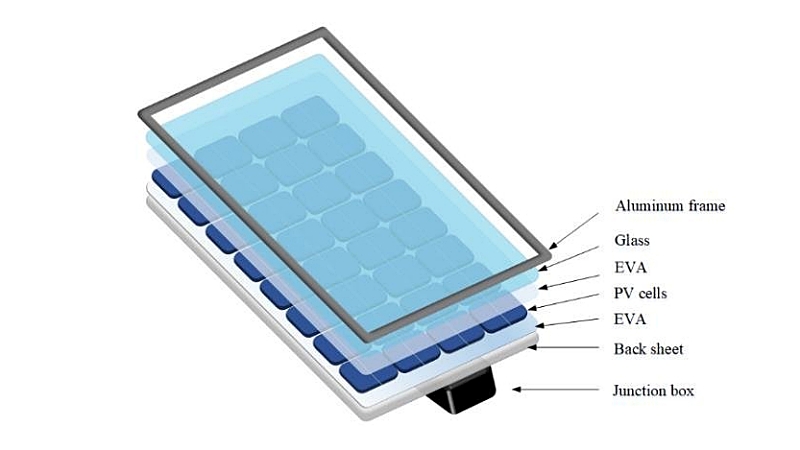

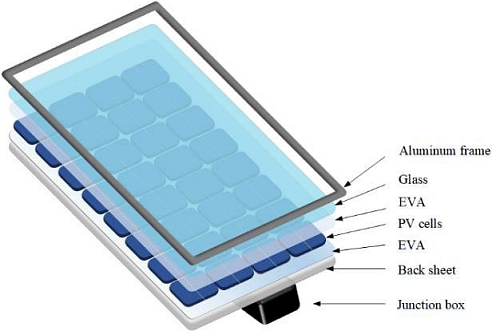

아래 그림은 표준형 PV 패널의 구조를 보여주고 있습니다.
* 이미지 : https://www.researchgate.net/…fig1_343030746
1) 구조적 강성 유지와 대지 접지, 낙뢰 보호 등 부가적 용도를 염두에 두고 알루미늄 테두리를 적용합니다.
2) Cell 보호를 위해 강화 유리를 사용합니다. 이것 때문에 PV 패널의 중량이 크게 증가하는 경향이 있습니다.
3) PV Cell의 위와 아래에 EVA 필름이 접착됩니다. 그것을 사용하는 이유는,
가. 라미네이트 코팅을 한 것처럼 중간에 갖힌 Solar Cell을 보호합니다. 내전성 강화, 방수, 방진 등 다양한 효과가 있습니다.
나. 유리와 기타 부속물 사이의 접착력을 키웁니다.
4) 보호용 백-시트가 있습니다. 예시로서, 아래는 듀퐁이 제시하는 Tedlar® PVF 백-시트 필름의 장점 설명입니다.
“… 태양열 백시트란 무엇인가요? | 백시트는 태양광 패널의 가장 바깥쪽 “층”으로, 태양 전지를 보호하는 첫 번째 방어선입니다. 패널 수명 동안 가혹하고 변화무쌍한 환경 조건으로부터 태양광 패널을 보호하는 데 매우 중요한 역할을 합니다. 모든 백시트가 동일한 품질을 갖는 것은 아닙니다. 패널을 25년 이상 보호하려면 백시트는 내후성, 기계적 강도, 접착력이라는 세 가지 핵심 특성의 최적 균형을 갖춰야 합니다. 이러한 특성은 모듈의 수명 기간 동안 유지되어야 합니다. 후면 시트 관련 결함은 패널의 치명적인 파손, 심각한 전력 저하 및 심각한 안전 위험으로 이어질 수 있습니다. 그 영향은 브랜드 및 평판 손실부터 신체적 상해에 이르기까지 상당할 수 있습니다. Tedlar® PVF 필름 기반 백시트는 태양광 패널 백시트의 업계 표준입니다. Tedlar® PVF 필름 기반 백시트 디자인은 사막, 열대 지역, 해안, 산악 지형 등 다양한 기후 조건에서 30년 이상 사용되어 왔습니다. 이 디자인은 여러 지역에서 수백만 개의 태양광 패널을 보호해 왔습니다…”
설치 공사 당 발전량을 키우기 위해 PV 패널이 커지는 경향이 있고 그것은 작업자에게 몹시 안 좋은 추세입니다. 참고로, 눕혀서 쓰게 되어있는 PV 패널을 세워서 쓰면 그리고 적당한 보강 조치를 취하지 않으면, 알루미늄 프레임과 강화 유리에 만곡 현상이 발생합니다. (한화 큐셀 일반 제품 기준으로) 적설하중과 풍하중은 그리 크지 않습니다. 그것은, 시중의 PV 패널이 생각보다 튼튼하지 않다는 사실을 암시합니다.
640W PV 패널이 35Kg 내외라고 할 때, 고층에서 (튼튼하지 않기 때문에) 휘청거리는 패널을 취급하는 것은 대단히 힘들고, 대단히 위험합니다. 그런 문제점을 해결하고자 안전하게 작업할 수 있는 한라태양에너지 게코시스템™이 고안되었습니다.
